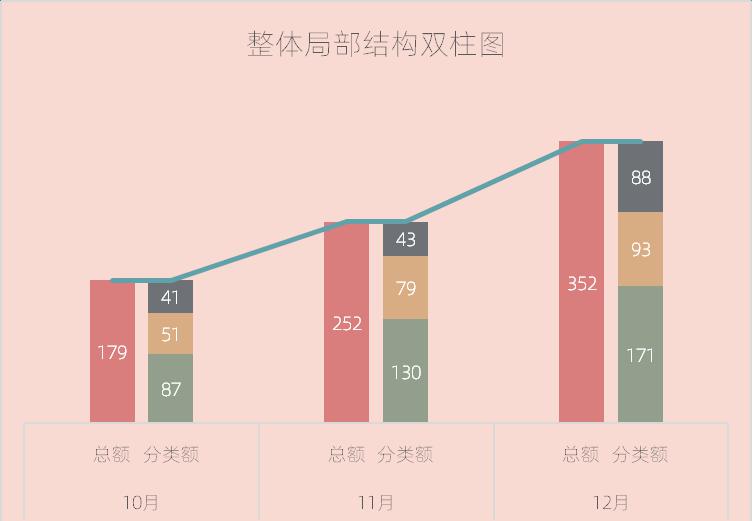

效果

excel整体局部结构双柱图制作教程-趣帮office教程网

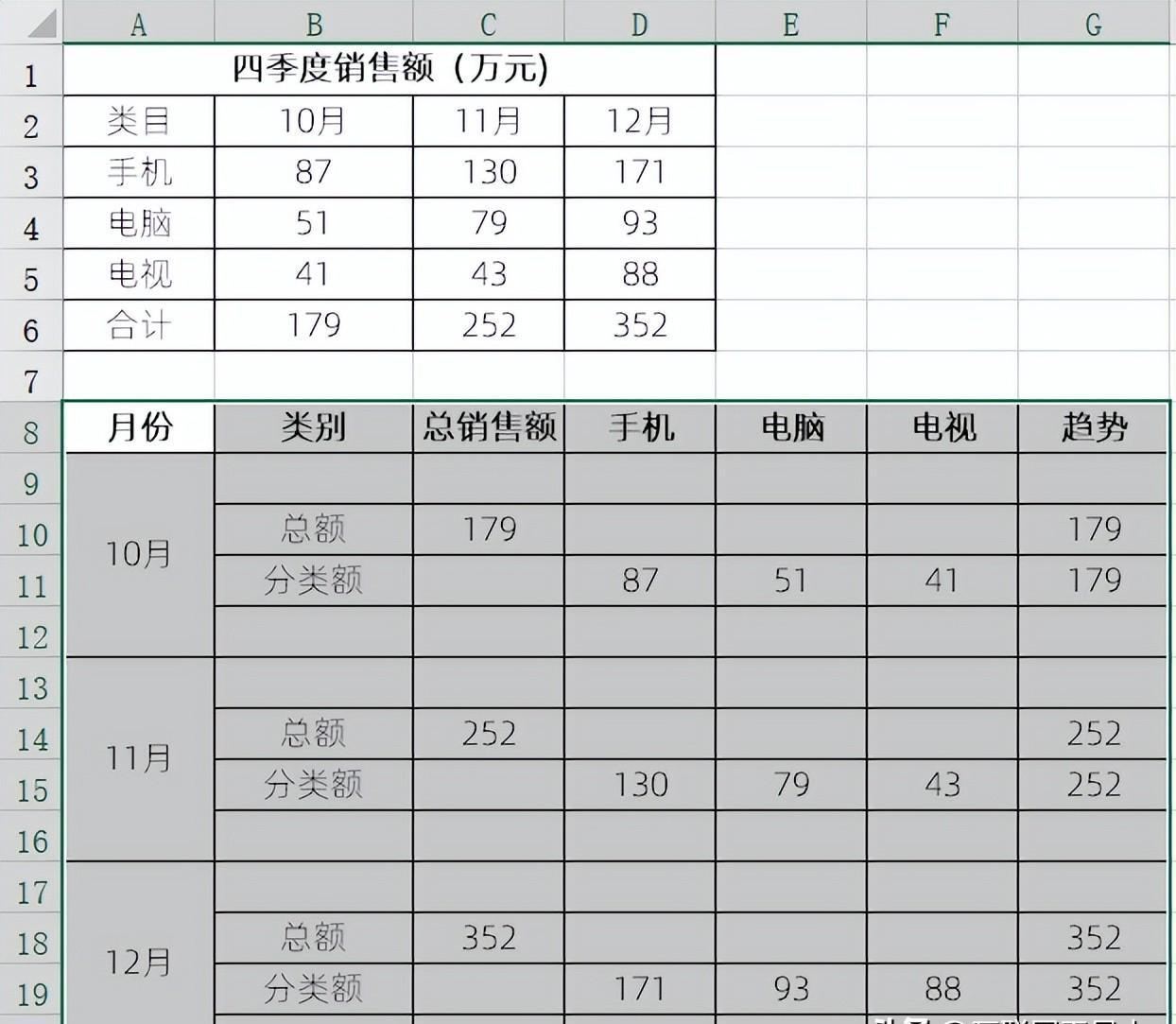

数据源

excel整体局部结构双柱图制作教程-趣帮office教程网

核心步骤

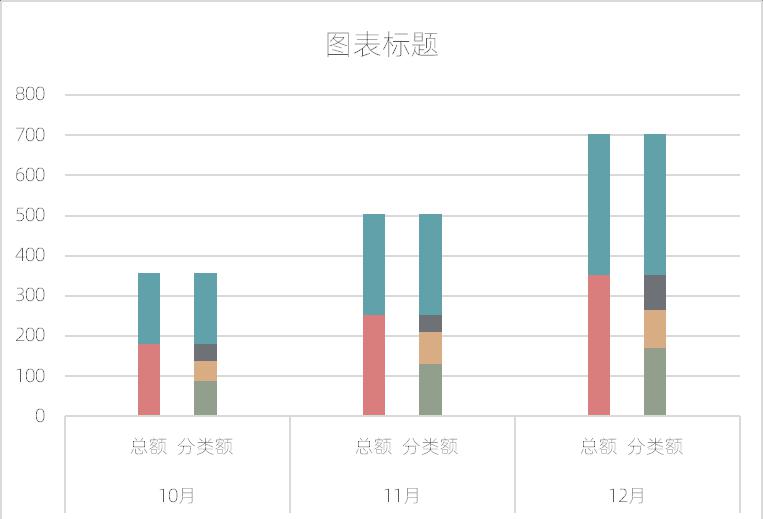

  • 选择数据源A8:G20,插入[堆积柱形图]

excel整体局部结构双柱图制作教程-趣帮office教程网

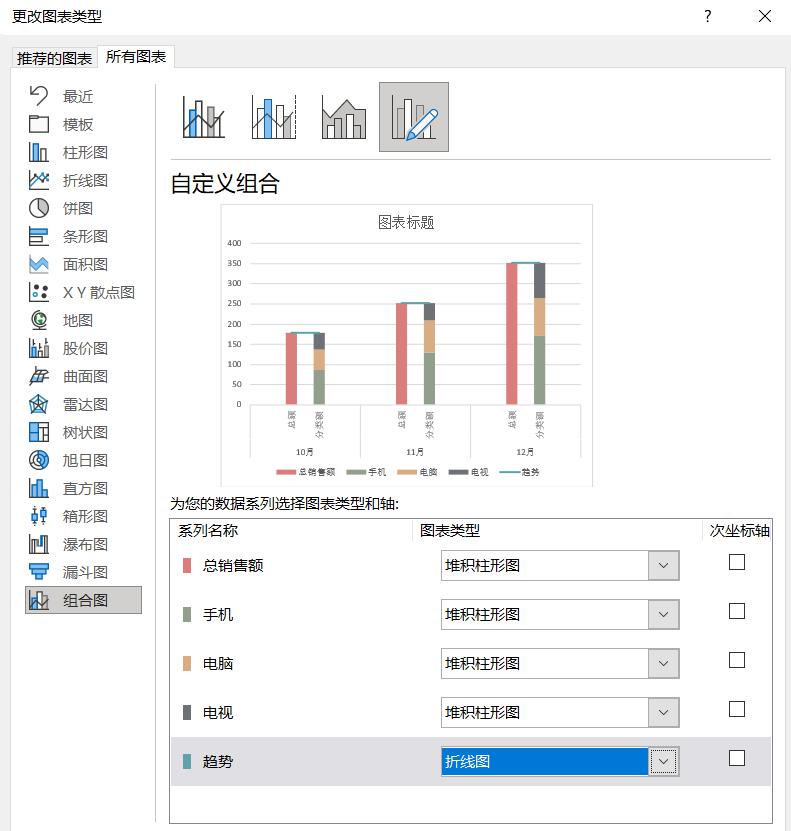

  • 调整图表类型:[趋势]数据系列改为折线图

excel整体局部结构双柱图制作教程-趣帮office教程网

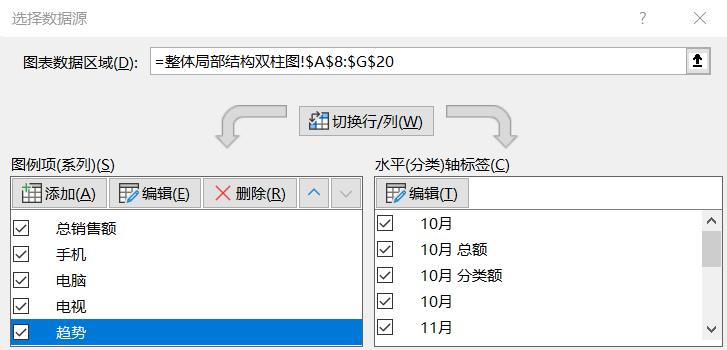

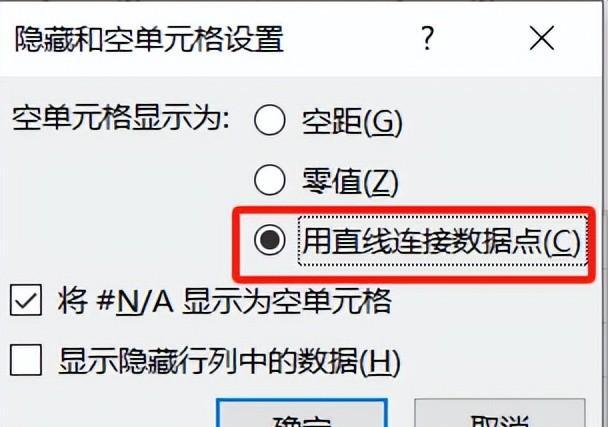

  • 工具栏图表设计->[数据]->[选择数据]->[隐藏的单元格和空单元格],勾选[用直线连接数据点]

excel整体局部结构双柱图制作教程-趣帮office教程网

excel整体局部结构双柱图制作教程-趣帮office教程网

效果如下:

excel整体局部结构双柱图制作教程-趣帮office教程网

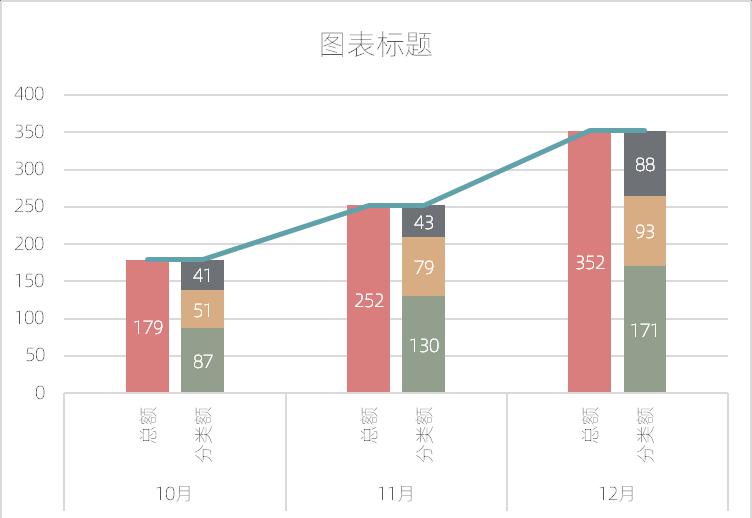

  • 选择任一数据系列设置间隙宽度30%,然后添加[总销售额]、[手机]、[电脑]、[电视]的数据标签,并设置标签文本白色

excel整体局部结构双柱图制作教程-趣帮office教程网

  • 删除图例,删除纵坐标轴,添加图表背景,删除网格线,调整图表大小位置

excel整体局部结构双柱图制作教程-趣帮office教程网
