excel图表制作教程:哑铃图-趣帮office教程网

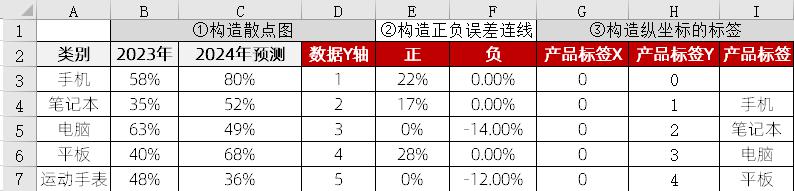

数据源

excel图表制作教程:哑铃图-趣帮office教程网

核心步骤

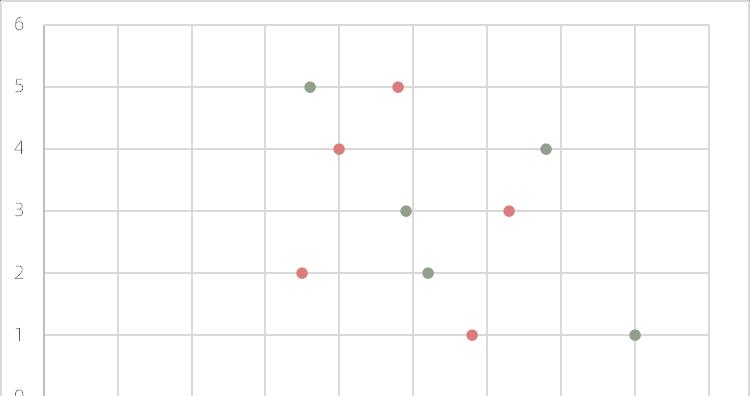

  • 插入一个空散点图,然后点击[选择数据]进行数据系列添加,添加系列名称为”B2”,X轴为”B3:B7”,Y轴为”D3:D7”,添加系列名称为”C2”,X轴为”C3:C7”,Y轴为”D3:D7”

excel图表制作教程:哑铃图-趣帮office教程网

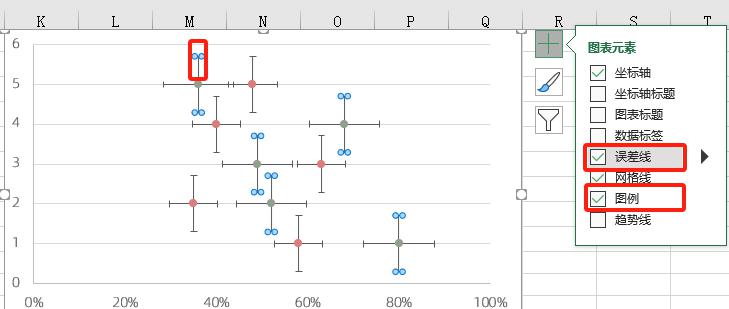

  • 添加[图例]和[误差线],并分别选中删除[2023年]和[2024年预测]的垂直误差线

excel图表制作教程:哑铃图-趣帮office教程网

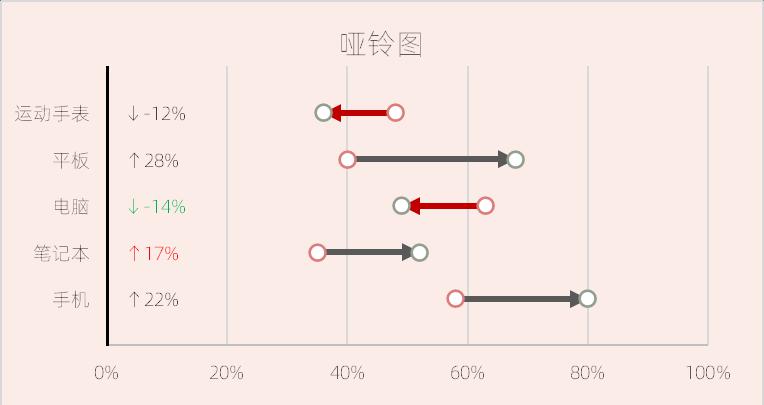

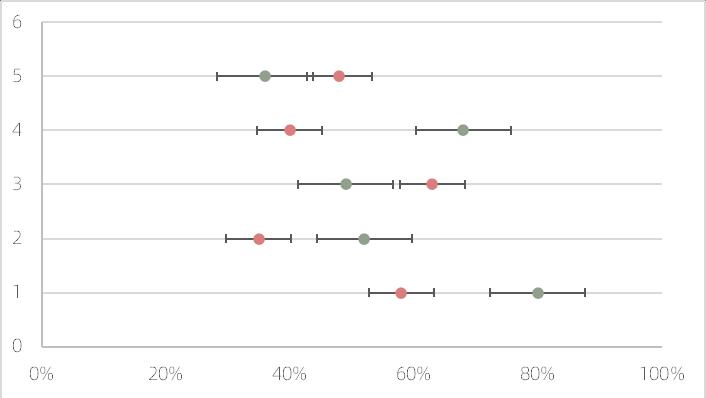

效果如下:

excel图表制作教程:哑铃图-趣帮office教程网

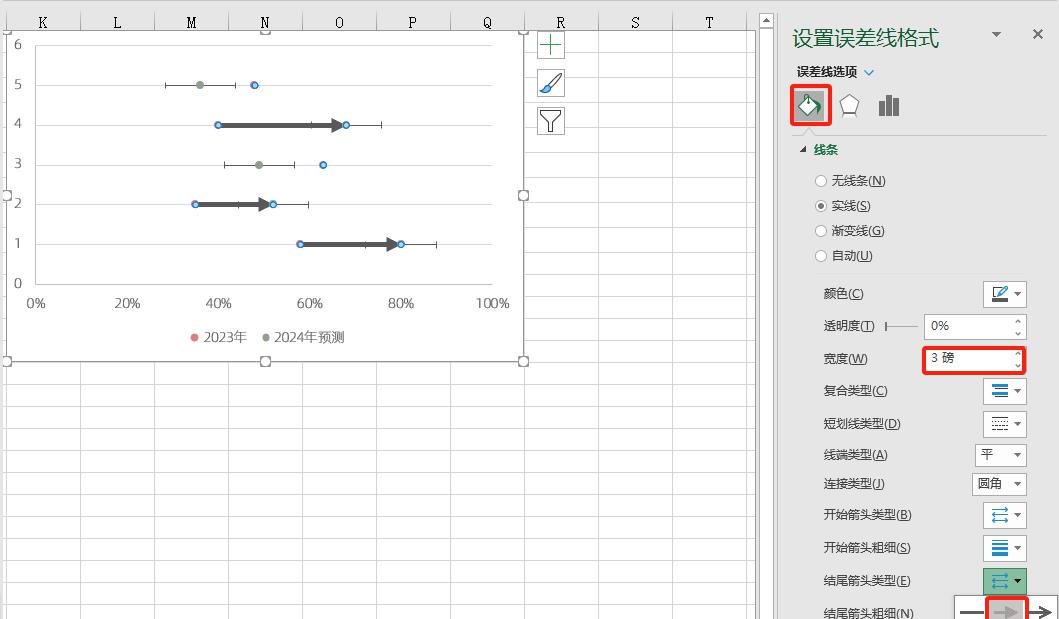

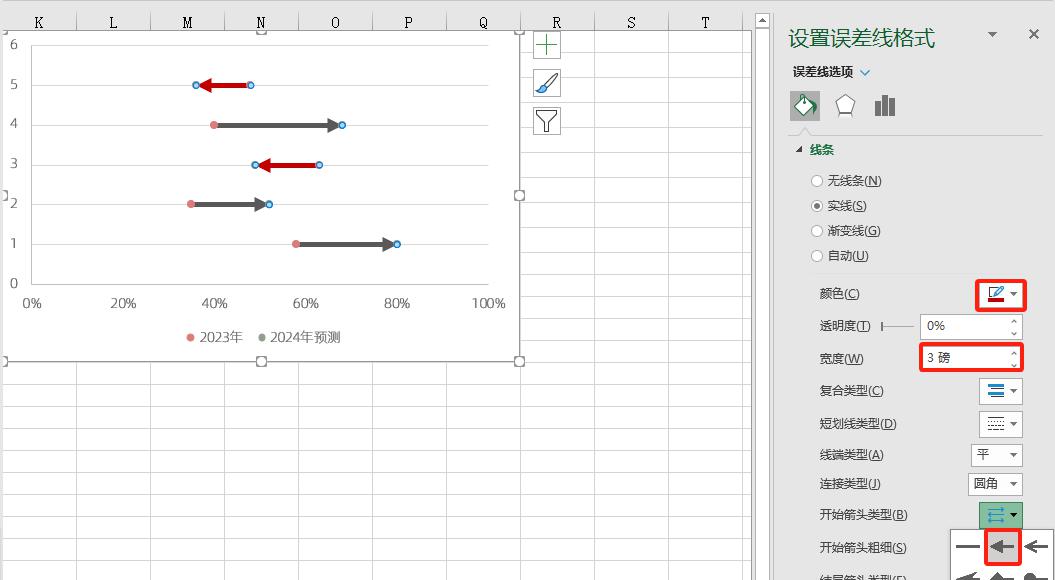

  • 选中[2023年]数据系列的水平误差线设置误差量,并设置线条3磅和结尾箭头类型

excel图表制作教程:哑铃图-趣帮office教程网

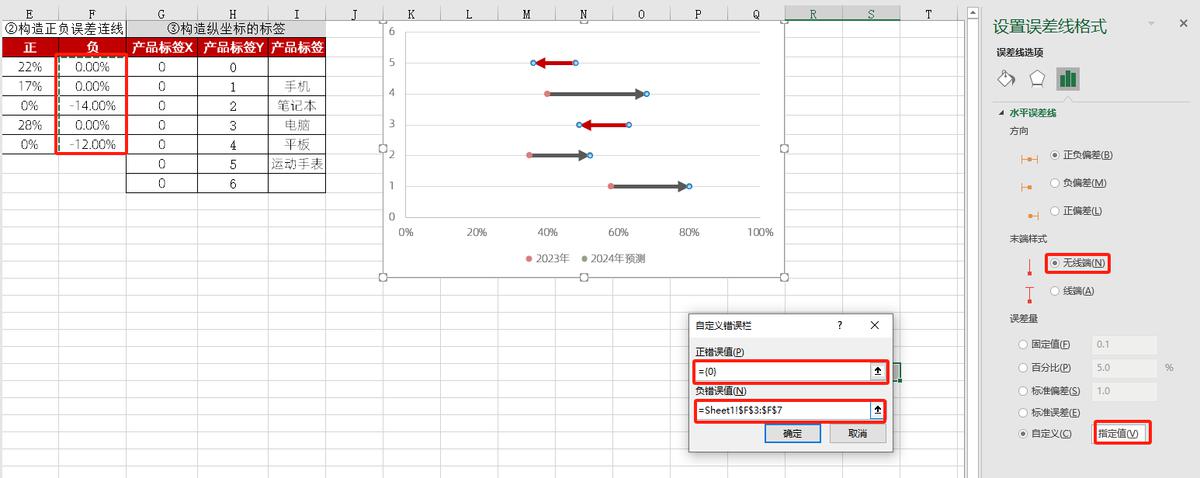

  • 选中[2024年预测]数据系列的水平误差线设置误差量,并设置线条3磅和结尾箭头类型,并填充线条为红色

excel图表制作教程:哑铃图-趣帮office教程网

excel图表制作教程:哑铃图-趣帮office教程网

  • 添加系列名称为”Y轴标签”,X轴为”G3:G97”,Y轴为”H3:H9”

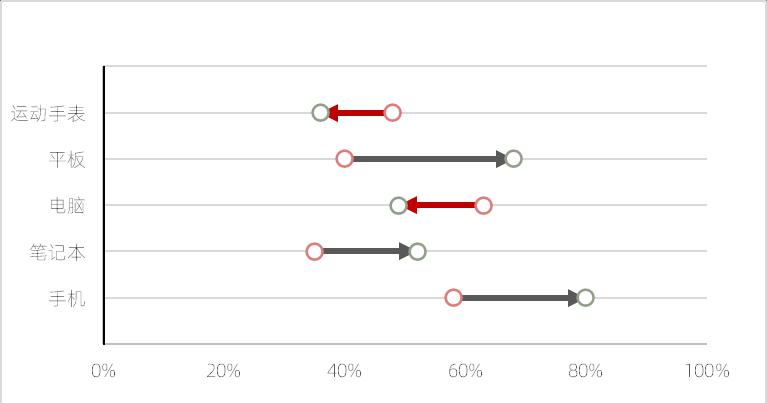

效果如下:

excel图表制作教程:哑铃图-趣帮office教程网

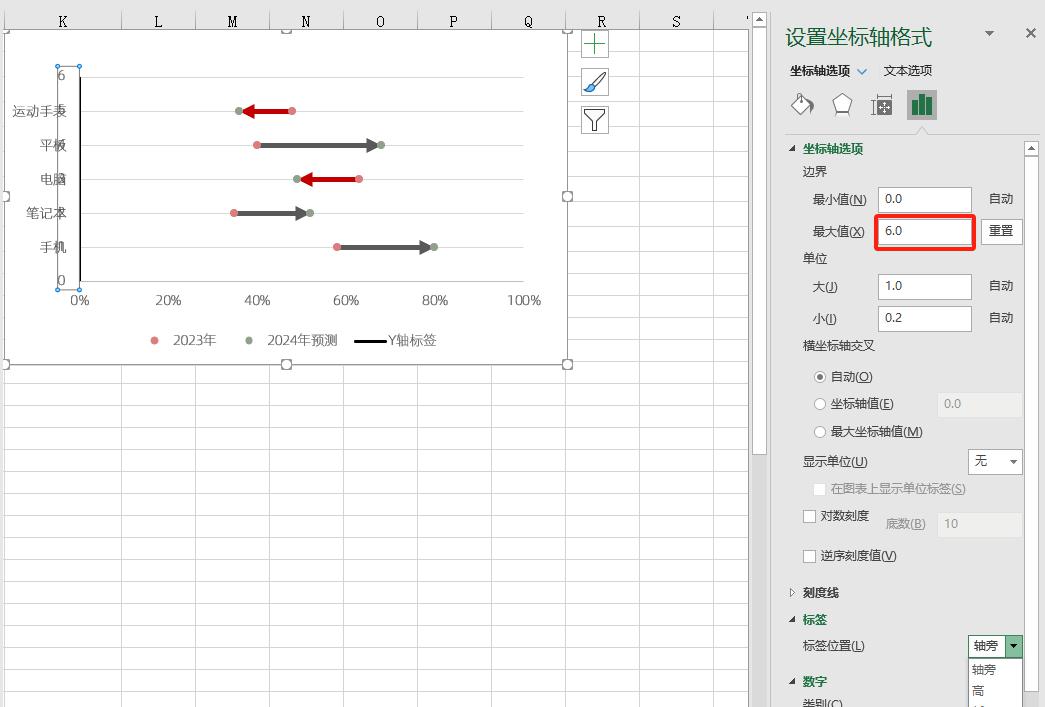

  • 选择[Y轴标签]数据系列设置线条实线黑色,标记为无且无填充无边框,然后添加对应的数据标签,标签选择为单元格”I3:I9”的值,且靠左显示设置纵坐标轴的数据范围为[0,6],`标签位置[无]

excel图表制作教程:哑铃图-趣帮office教程网

  • 分别选中[2023年]和[2024年预测]数据系列的标记,设置大小为8和填充白色以及边框1.25磅

效果如下:

excel图表制作教程:哑铃图-趣帮office教程网

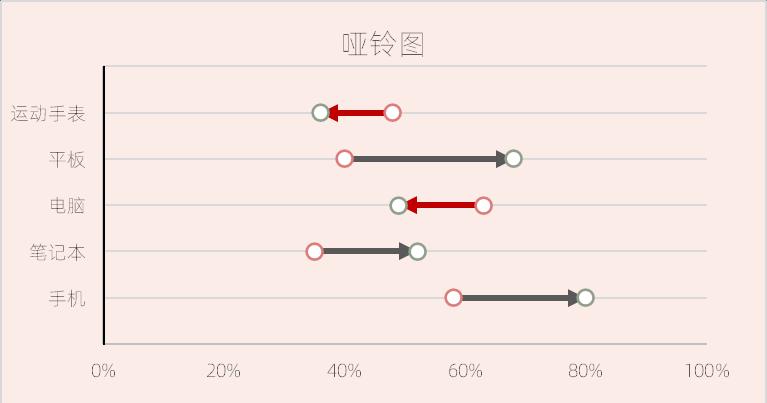

  • 添加图表标题和背景,删除[Y轴标签]图例,调整图表大小

excel图表制作教程:哑铃图-趣帮office教程网

  • 也可以参考[Y轴标签] 添加辅助列构建一个[涨跌标签],然后调整文本.
