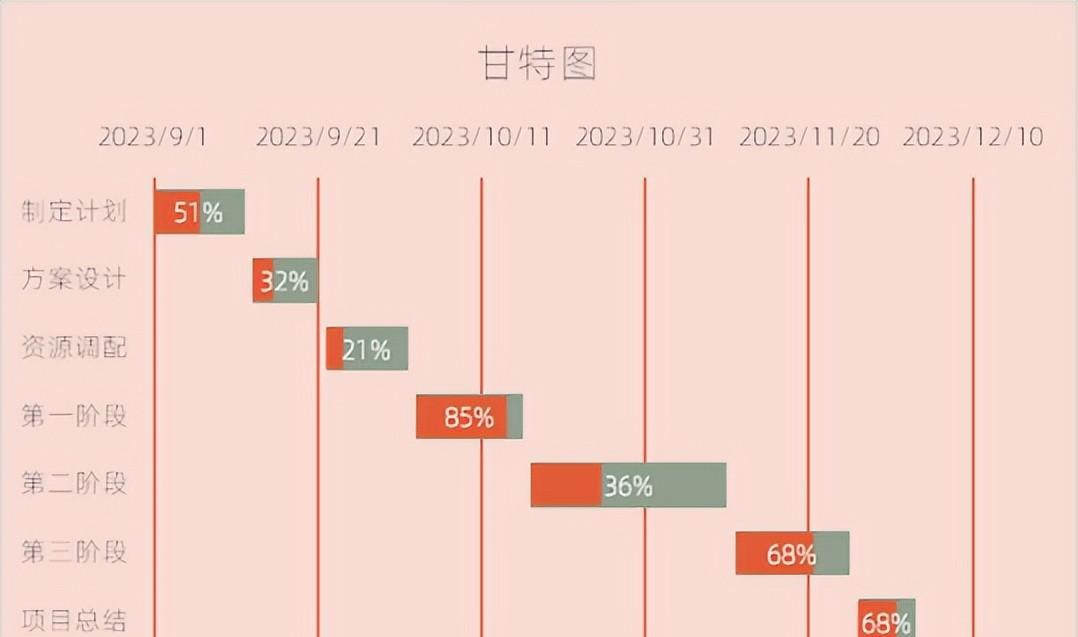

效果

excel图表制作教程：甘特图-趣帮office教程网

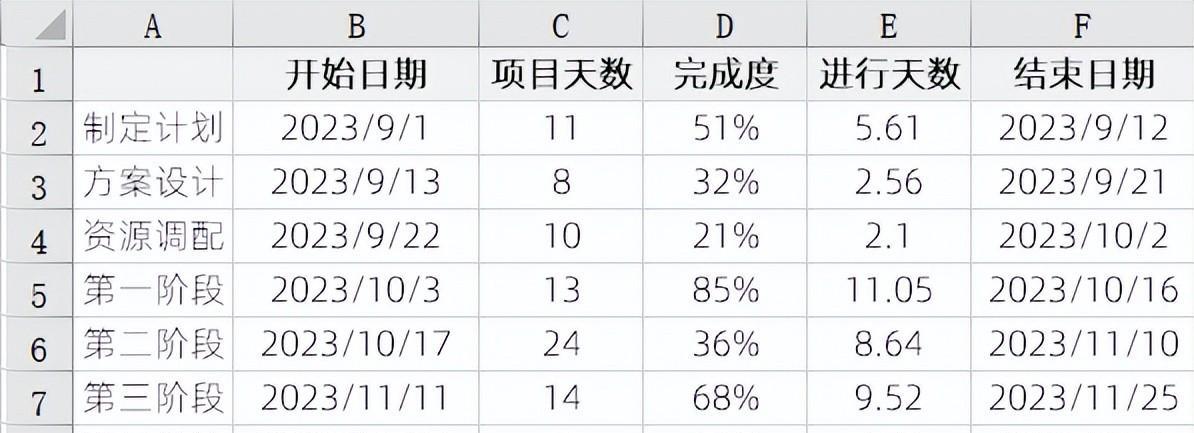

数据源

excel图表制作教程：甘特图-趣帮office教程网

核心步骤

  • 选择数据源A1:F8,插入[堆积条形图]

excel图表制作教程：甘特图-趣帮office教程网

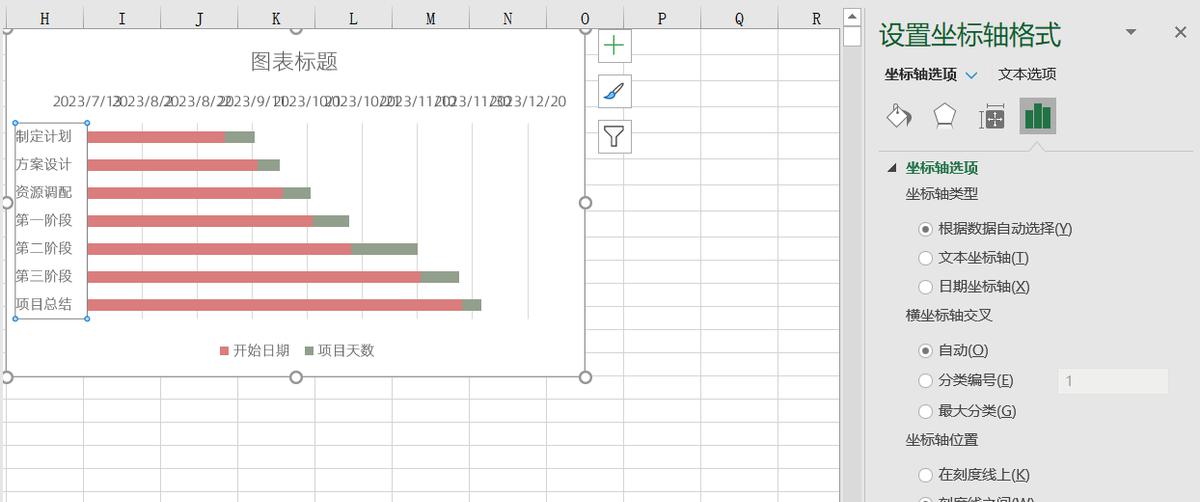

  • 设置纵坐标轴逆序

excel图表制作教程：甘特图-趣帮office教程网

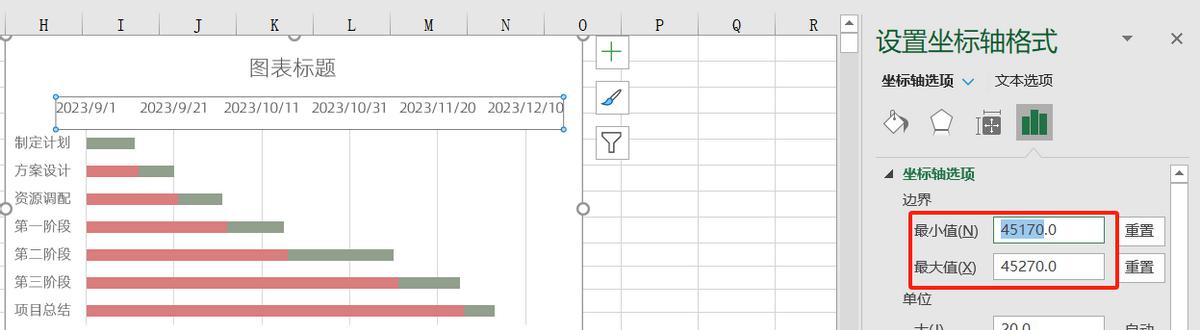

  • 设置横坐标轴范围[2023-09-01,2023-12-10],如下显示对应的数字范围

excel图表制作教程：甘特图-趣帮office教程网

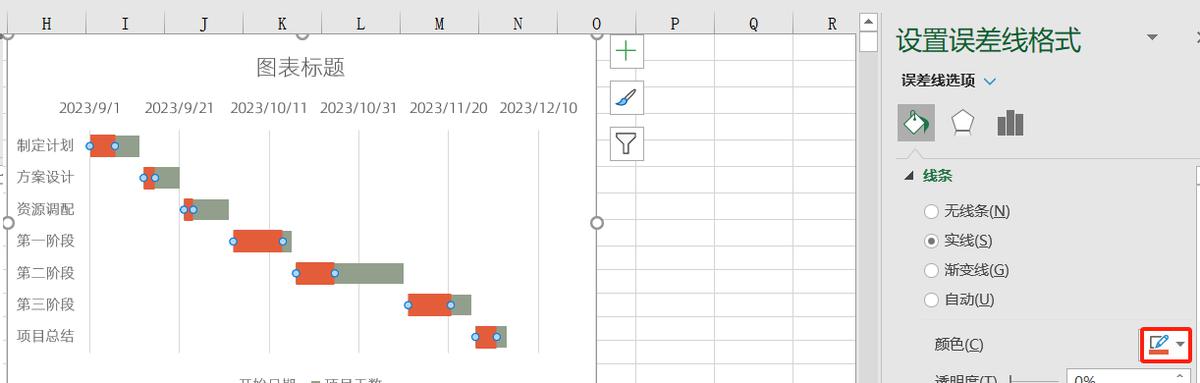

  • 选中[开始日期]数据系列无填充无边框,设置间隙宽度50%,并且添加标准误差线,选择正向误差,无线端,误差值选择E2:E8区域选中[开始时间]误差线,设置14磅,填充红色

excel图表制作教程：甘特图-趣帮office教程网

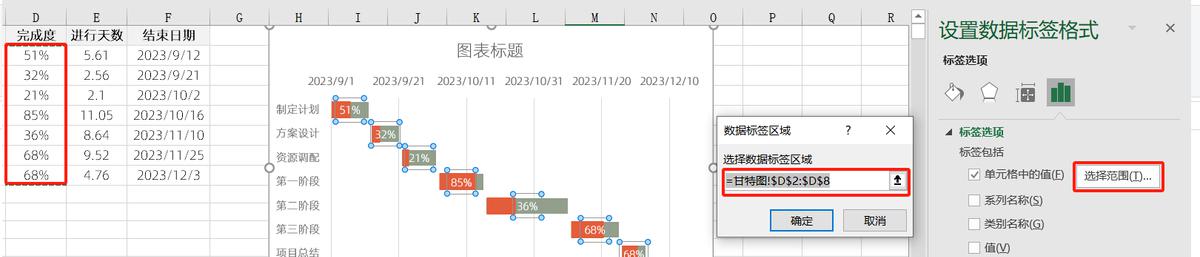

  • 选中[项目天数]数据系列,添加数据标签,并设置字体白色,标签值:”D2:D8”

excel图表制作教程：甘特图-趣帮office教程网

  • 删除图例,设置纵坐标轴线条红色,网格线线条红色,添加图表背景,调整图表大小位置
