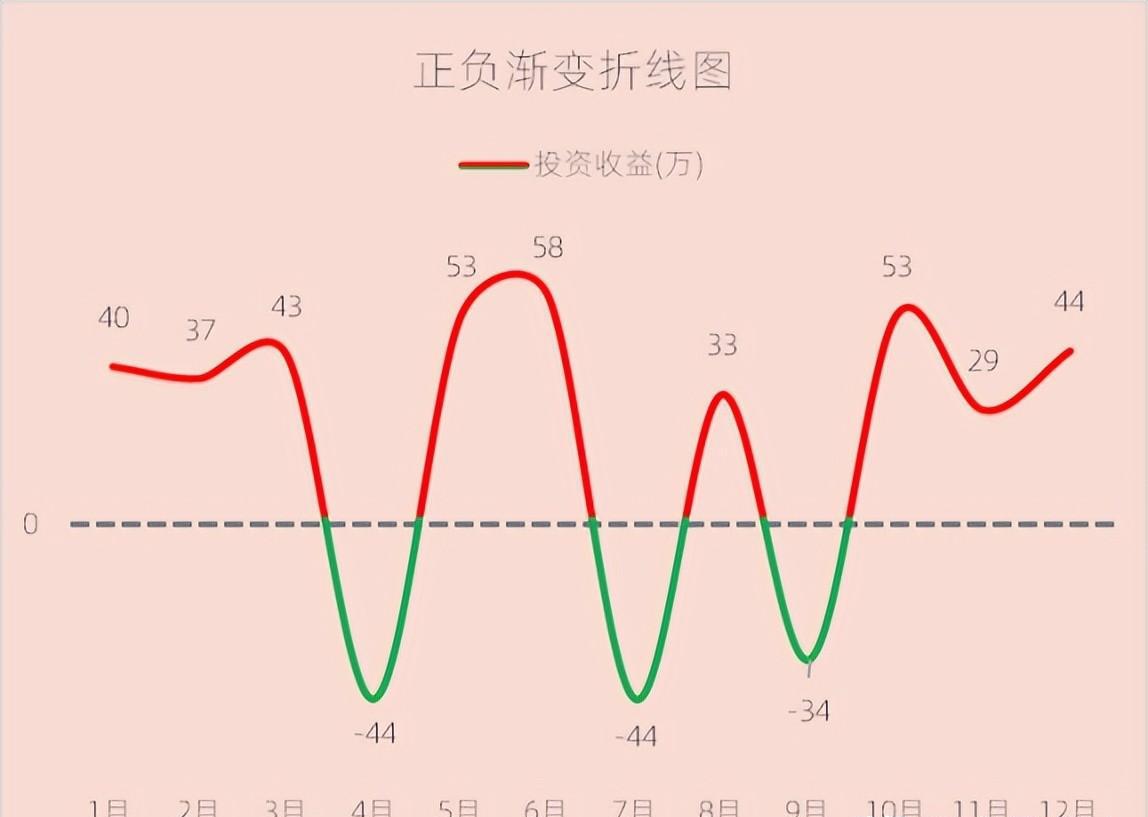

效果

excel图表制作教程：正负渐变折线图-趣帮office教程网

数据源

excel图表制作教程：正负渐变折线图-趣帮office教程网

C2:=MAX(B2:B13)/(MAX(B2:B13)-MIN(B2:B13)):计算出最高点到0的高度,占整个折线图高低点差的比例.在设置折线的渐变时使用

核心步骤

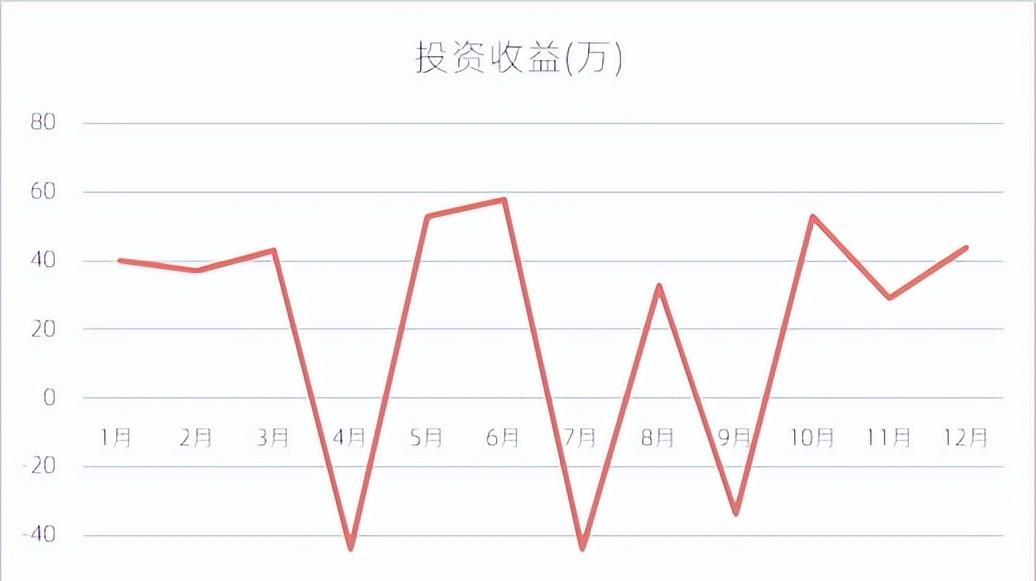

  • 选择数据源A1:B12,插入[折线图]

excel图表制作教程：正负渐变折线图-趣帮office教程网

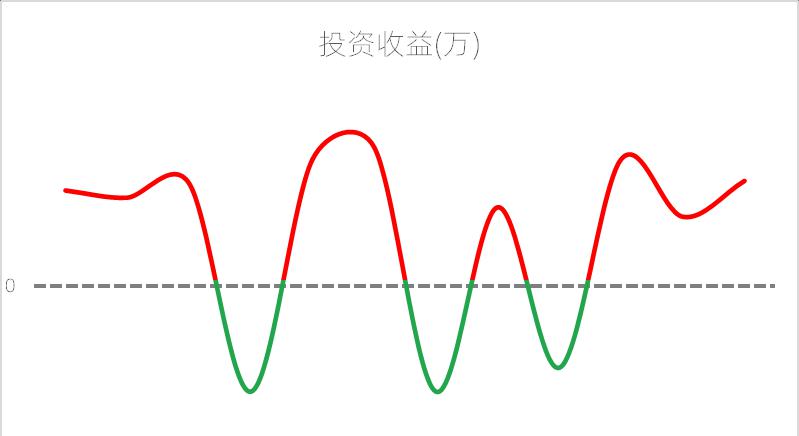

  • 选中折线数据系列,设置线条为渐变,添加红绿两个渐变光圈,位置为C2对应的百分值,勾选平滑线

excel图表制作教程：正负渐变折线图-趣帮office教程网

  • 选择横坐标轴,标签位置:”低”,线条2磅,灰色虚线,选择横坐标轴,设置数字自定义,格式代码为[=0]0;;;

excel图表制作教程：正负渐变折线图-趣帮office教程网

  • 添加数据标签,并调整标签位置,添加图例,添加图表背景调整大小

excel图表制作教程：正负渐变折线图-趣帮office教程网
